| محل منبع: | چین |
| نام تجاری: | Shenzhen Chuangyin Co.,Ltd. |
| گواهی: | KEMA/Type test report |
| شماره مدل: | LZZBJ6-12Q (A) (B) |
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| جزئیات بسته بندی: | کارتن / تخته سه لا |
| دوره: | مینی | رنگ: | قرمز پررنگ |
|---|---|---|---|
| ولتاژ: | 12 کیلو وات | فرکانس رتبه بندی شده: | 50 / 60Hz |
| اندازه گیری: | 0.2 ثانیه | محافظ: | 10p20 |
| برجسته: | ترانسفورماتور فعلی بوشینگ,ترانسفورماتور جریان داخلی |
||
ما سازنده ترانسفورماتور هستیم.
7.2kV / 12kV 1200/5 0.2s / 10p نوع داخلی خشک / اپوکسی رزین نوع تک فاز تولید کننده ترانسفورماتور جریان
نوع رزین اپوکسی تک فاز 12kV داخلی
1. توضیحات

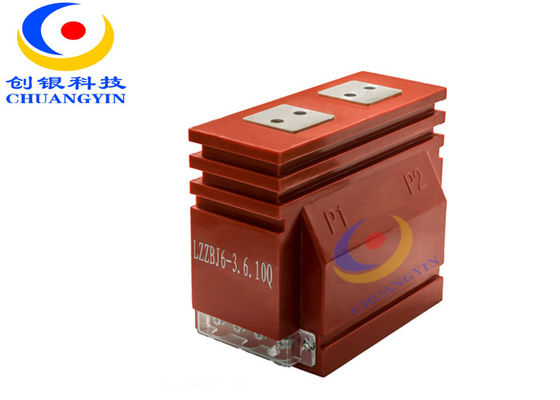

نوع Chuangyin LZZBJ6-12Q (A) (B) ترانسفورماتور فعلی، عایق ریخته گری اپوکسی رزین و ساخت و ساز کاملا محصور، محصور سیم پیچ های اولیه و ثانویه و هسته حلقوی در بدن ریخته گری اپوکسی است.
این محصول دو سیم پیچ ثانویه دارد (یک سیم پیچ و یک سیم پیچ محافظ).
این دستگاه به طور گسترده ای برای اندازه گیری توان جاری، انرژی الکتریکی و حفاظت در سیستم قدرت با فرکانس 50Hz یا 60Hz و بالاترین ولتاژ برای تجهیزات 7.2 / 12kV استفاده می شود.
2. مشخصات:
نسبت واحد:
| نسبت تبدیل تبدیل شده (A) | ترکیبات دقت | خروجی ارزیابی (VA) | FS | ALF | دارای درجه حرارت کوتاه مدت فعلی Ith (kA / S) | جریان پیمانه ارزی (kA) | ||
| اندازه گیری | محافظ | |||||||
| 0.2 (S) | 0.5 | 10P | ||||||
| 5/5 | 0.2 (S) / 0.2 (S) 0.2 (S) / 0.5 0.2 (S) / 10P 0.5 / 10P | 10 15 | 15 | 15 | 5 (10) | 10 | 0.5 | 1.25 |
| 10/5 | 1 | 2.5 | ||||||
| 15/5 | 1.5 | 3.75 | ||||||
| 20/5 | 2 | 5 | ||||||
| 30/5 | 3 | 7.5 | ||||||
| 40/5 | 4 | 10 | ||||||
| 50/5 | 5 | 12.5 | ||||||
| 75/5 | 7.5 | 18.75 | ||||||
| 100/5 | 10 | 25 | ||||||
| 150/5 | 15 | 37.5 | ||||||
| 200/5 | 20 | 50 | ||||||
| 300/5 | 31.5 | 80 | ||||||
| 400/5 | 31.5 | 80 | ||||||
| 500/5 | 40 | 100 | ||||||
| 600/5 | 50 | 125 | ||||||
| 800/5 | 20 | 63 | 125 | |||||
| 1000/5 | 80 | 160 | ||||||
| 1250/5 | 80 | 160 | ||||||
دو برابر:
| نسبت تبدیل نسبت (A) | ترکیبات دقت | خروجی ارزیابی (VA) | FS | ALF | نرخ جریان کوتاه مدت کوتاه Ith (kA / S) | جریان پیمانه ارزی (kA) | ||
| اندازه گیری | محافظ | |||||||
| 0.2 (S) | 0.5 | 10P | ||||||
| 10-20 / 5 | 0.2 (S) / 0.2 (S) 0.2 (S) / 0.5 0.2 (S) / 10P 0.5 / 10P | 10 15 | 15 | 15 20 | 5 (10) | 10 15 20 | 1.5 | 3.75 |
| 20-40 / 5 | 3 | 7.5 | ||||||
| 50-100 / 5 | 8 | 20 | ||||||
| 100-200 / 5 | 15 | 37.5 | ||||||
| 200-400 / 5 | 30 | 75 | ||||||
| 400-800/5 | 63 | 130 | ||||||
| 500-1000 / 5 | 80 | 160 | ||||||
3. طرح کلی:
ملاحظات:
پس از درخواست، ما خوشحالیم که ترانسفورماتور را مطابق با استانداردهای دیگر یا مشخصات فنی غیر استاندارد ارائه دهیم.
کیفیت تضمین، قیمت مناسب، به سفارش، سفارش و یا پروکسی است.
لطفا توجه داشته باشید:
کاتالوگ محصولات کارخانه ما به عنوان دنبال:
I. ترانسفورماتور ابزار (نوع رزین اپوکسی، upto72.5kV)
من. ترانسفورماتور جریان / ولتاژ LV و MV
دوم ترانسفورماتور الکترونیکی ابزار / LPIT / سنسور تقسیم هسته جریان ترانسفورماتور / Rogowski کویل
iii ترانسفورماتور فعلی تقسیم شده / کویل Rogowski
دوم لوازم جانبی کابل (EPDM، upto42kV)
من. اتصال جداگانه IEC / IEEE
دوم سیستم اتصال Busbar
iii قطعات عایق برقی
iv لوازم جانبی سیم کشی کوچک
با تشکر!
خوش آمدید به Chuangyin (CY)!
امیدوارم زمان خرید خوبی داشته باشید
تماس با شخص: Mr. Dieky Lin
تلفن: +86 138 2379 0397
فکس: 86-0755-8600-0614
