محل منبع: | چین |
نام تجاری: | Shenzhen Chuangyin Co.,Ltd. |
شماره مدل: | CY-RCT01 |
مقدار حداقل تعداد سفارش: | 1 |
---|---|
جزئیات بسته بندی: | کارتن / تخته سه لا |
تایپ کنید: | ترانسفورماتورهای فعلی سیم پیچ Rogowski | جاری: | 6000A |
---|---|---|---|
برجسته: | ترانسفورماتور جریان انعطاف پذیر,سی ان ان سی |
ما تولید کننده برای ترانسفورماتور فعلی کویل Rogowski است .

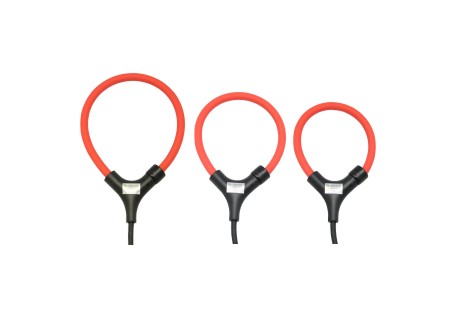

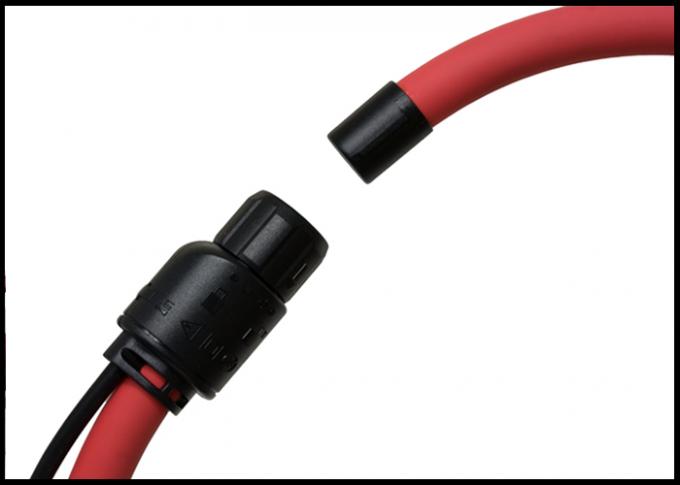

Clamp-on Coov Rogowski CT انعطاف پذیر
CY-RCT01 (50 ~ 300A)
Rogowski کویل خروجی 85mV / @ 1KA بدون انتگرال
داده های عمومی:
دمای عملیاتی: -20 ...... + 70 ℃
.مطمئن نگهداری محتوا: 25 تا 75+
استاندارد ایمنی: IEC 61010-1: 2001،600V CAT III
مشخصات: واحد: میلی متر
ابعاد | CY-RCT01-55 CY-RCTA01-55 | CY-RCT01-80 CY-RCTA01-80 | CY-RCT01-105 CY-RCTA01-105 |
پنجره A | 55 | 80 | 105 |
کویل DB B | 68.5 | 93.5 | 118.5 |
طول سیم پیچ C | 200 | 300 | 380 |
اتصال خروجی | UL2586-ESB2 * 24AWG L = 150cm (در صورت لزوم) Coax با اتصال ایمن مرد BNC متوقف شد L = 300cm (در صورت نیاز) UL2586-esb2 * 24AWG L = 150cm (با توجه به نیاز) با انتگرال |
پارامترهای الکتریکی:
نوع داده | CY-RCT01-55 | CY-RCT01-80 | CY-RCT01-105 | CY-RCTA01-55 | CY-RCTA01-80 | CY-RCTA01-105 | |
دامنه فعلی | 10A-10KA | 10A-6000A | |||||
فرکانس | 25Hz-20kHz | 45Hz-600Hz | |||||
ولتاژ خروجی | ارجینال معتبر | 500A | 1000A | 2000A | 250A، 500A، 800A، 1000A | 1000A، 1500A، 2000A، 2500A | 1000A، |
2000A | |||||||
2500A | |||||||
3000A | |||||||
50Hz | 50 مگاوات برق | AC 100mv | AC 200 مگاوات | 333 مگاوات | |||
1mV / A | |||||||
حداکثر خروجی | / | حداکثر 3.0V AC | |||||
دقت | <1٪ @ 25ºC (45-65Hz) | <1٪ @ 25ºC (45-65Hz) | |||||
خطای فاز | <60 @ 25ºC (45-65Hz) | <60 @ 25ºC (45-65Hz) | |||||
حساسیت خروجی | ± 2٪ حداکثر (بدون کالیبراسیون) | 1٪ | |||||
± 0.5٪ @ 25 درجه سانتیگراد (با کالیبراسیون | |||||||
خطای خطی | ± 0.2٪ (10٪ -100٪ IIn) | ± 0.2٪ | |||||
حساسیت موقعیت | ± 0.2٪ | ± 2٪ | |||||
تاثیر خارجی | ± 0.2٪ حداکثر | ± 1.5٪ حداکثر | |||||
منبع تغذیه | / | 10-30VDC، 30 متر MAX. |
رامسر:
پس از درخواست، ما خوشحالیم که ترانسفورماتور را مطابق با استانداردهای دیگر یا مشخصات فنی غیر استاندارد ارائه دهیم.
کیفیت تضمین، قیمت مناسب، به سفارش، سفارش و یا پروکسی است.
لطفا توجه داشته باشید:
کاتالوگ محصولات کارخانه ما به عنوان دنبال:
I. ترانسفورماتور ابزار (نوع رزین اپوکسی، upto72.5kV)
من. ترانسفورماتور جریان / ولتاژ LV و MV
دوم ترانسفورماتور الکترونیکی ابزار / LPIT / سنسور تقسیم هسته جریان ترانسفورماتور / Rogowski کویل
iii ترانسفورماتور فعلی تقسیم شده / کویل Rogowski
دوم لوازم جانبی کابل (EPDM، upto42kV)
من. اتصال جداگانه IEC / IEEE
دوم سیستم اتصال Busbar
iii قطعات عایق برقی
iv لوازم جانبی سیم کشی کوچک
با تشکر!
خوش آمدید به Chuangyin (CY)!
امیدوارم زمان خرید خوبی داشته باشید
تماس با شخص: Mr. Dieky Lin
