محل منبع: | شنژن |
نام تجاری: | Chuangyin |
گواهی: | Kema,CE,SGS,TUV |
شماره مدل: | JSZW 2A-12R |
مقدار حداقل تعداد سفارش: | 1set |
---|---|
قیمت: | negotiable |
جزئیات بسته بندی: | بسته بندی کارتن برای یک مجموعه، یک مجموعه از جمله سه قطعه با قطعات |
زمان تحویل: | ظرف 7 روز |
شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
قابلیت ارائه: | 36،000،00pcs در سال |
درجه: | رزین اپوکسی | ویژگی: | مکمل رایگان |
---|---|---|---|
ساخت و ساز: | کامل محصور شده است | ولتاژ اولیه رتبه بندی شده: | 11 / √3 |
رتبه بندی سطح عایق: | 12/28 / 75KV | ||
برجسته: | ترانسفورماتور ولتاژ متوسط,ترانسفورماتور ولتاژ تک فاز |

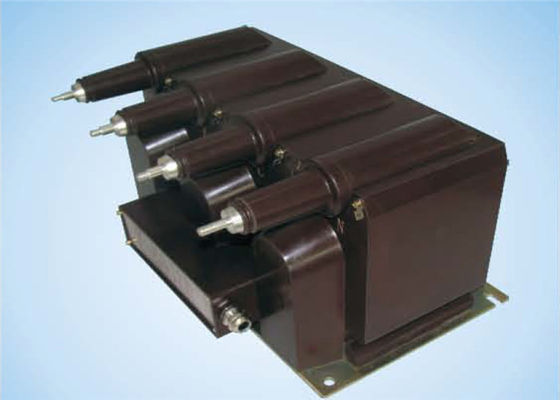

JSZW 2A-12R MV ولتاژ ترانسفورماتور 12kV سه پایه ولتاژ ترانسفورماتور قابلیت اطمینان بالا
مقدمه:
ترانسفورماتور ولتاژ با ساختار عایق گرادیبی به طور کامل محصور شده، سیم پیچ های اولیه و ثانویه و هسته ی toroidal همه در مواد ریخته گری اپوکسی محصور شده اند، با استفاده از پین های آرنج به منظور افزایش فاصله خمیدگی عایق بیرونی و مقاومت در برابر آلودگی و عملکرد رطوبت. این دستگاه برای اندازه گیری ولتاژ، برق الکتریکی و حفاظت رله در مدار AC سه فاز با فرکانس 50Hz یا 60Hz و بالاترین ولتاژ برای تجهیزات 12M استفاده می شود.
مخروط اولیه با IEEE 386-2006 شکل 7 موافق است.
داده های تکنیکی
1. محل نصب: داخل ساختمان
2. فرکانس رایج: 50 / 60Hz
3. قدرت بار بار: coscD = 0.8 (عقب مانده)
4. استاندارد فنی مطابق با: IEC 60044-2
IEC 61869-1 و 3
مشخصات:
مورد | مشخصات | واحد | داده ها |
1 | اوم | کیلووات | 12 |
2 | رتبه بندی سطح عایق | کیلووات | 12/28/75 |
تایپ کنید | ارزیابی اولیه ولتاژ (کیلووات) | ولتاژ ثانویه دارای درجه (کیلوولت) | ترکیبات دقت | خروجی ارزیابی (VA) | جریان محدود کننده حرارتی (VA) | سطح عایق بندی (کیلوولت) |
JSZW 12-12R | 11 / √3 | 0.11 / √3 / 0.11 / 3 | 0.2 / 6P | 25 | 1200 | 12/28/75 |
0.5 / 6P | 50 | |||||
1 / 6P | 80 | |||||
0.11 / 3 / 0.11 / 3 / 0.11 / 3 | 0.2 / 0.2 / 6P | 10/10 | ||||
0.2 / 0.5 / 6P | 30/45/100 | |||||
0.5 / 0.5 / 6P | ||||||
90/90/100 | 900/900 |
اظهارات: پس از درخواست، ما خوشحالیم که ترانسفورماتور را مطابق با استانداردهای دیگر یا با مشخصات فنی غیر استاندارد ارائه دهیم.
