محل منبع: | شنژن |
نام تجاری: | Chuangyin |
گواهی: | Test Report |
شماره مدل: | CYR |
مقدار حداقل تعداد سفارش: | 1set |
---|---|
قیمت: | negotiable |
جزئیات بسته بندی: | بسته بندی کارتن برای یک مجموعه، یک مجموعه از جمله سه قطعه با قطعات |
زمان تحویل: | ظرف 7 روز |
شرایط پرداخت: | اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram |
قابلیت ارائه: | 36،000،00pcs در سال |
ویژگی: | مواد PC با کیفیت بالا را تصویب می کند | .ولتاژ محاسبه شده: | AC 660V |
---|---|---|---|
دمای محیط: | -30 ℃ - + 55 | ارتفاع: | ≤ 3000 متر |
سوراخ گرد: | عبور از اتوبار | ساخت و ساز: | کاملاً محصور |
برجسته: | ترانسفورماتور فعلی نوع busbar,ترانسفورماتور فعلی بوشینگ |

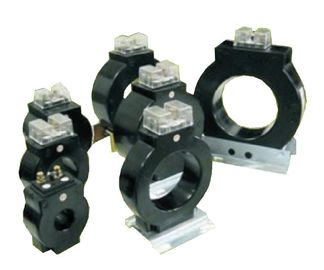

یکپارچه فاز یکپارچه در داخل یک ترانسفورماتور ولتاژ پایین
1. معرفی
ترانسفورماتور کنونی مواد کاملی از PC با کیفیت کامل، ساخت و ساز کاملا بسته، سوراخ گرد می تواند passbar عبور کند، برای کنترل، حفاظت، اندازه گیری وظایف مورد استفاده قرار گیرد. پایانه های اولیه P1، P2، پایانه های ثانویه S1، S2 ثانویه P1 و S1 همان P2، S2 (قطبش کمکی).
2. پارامتر فنی
1) رتبه فعلی اصلی: 5-3000A؛ رتبه فعلی ثانویه: 5A، 1A
2) ولتاژ نامی: AC 660V
3) فرکانس رایانه: 50-60Hz
4) دمای محیط: -30 ℃ - + 55 ℃.
5) ارتفاع: ≤3000 متر
6) ولتاژ مقاومت در برابر فرکانس (پوشش سیم پیچ و ثانویه): 3000V / 1min، 50Hz
3. پارامترهای اصلی فنی
ترانسفورماتور کنونی اندازه گیری می شود | ||||||||||||||||
مدل شماره | نسبت | کلاس دقیق | بارندگی | بعد، ابعاد، اندازه | الف | ب | سی | د | ||||||||
CYRM1A0030 / 5C03C | 30/5 (Np = 3) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0060 / 5C03B | 60/5 (Np = 2) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0100 / 5C03 | 100/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0150 / 5C03 | 150/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM2A0200 / 5C05 | 200/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0250 / 5C05 | 250/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0300 / 5C05 | 300/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0400 / 5C05 | 400/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM3A0500 / 5C05 | 500/5 | 1 | 5 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A0600 / 5C05 | 600/5 | 1 | 5 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM4A0800 / 5C10 | 800/5 | 1 | 10 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM3A1000 / 5C10 | 1000/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM3A1200 / 5C10 | 1200/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A1600 / 5C15 | 1600/5 | 1 | 15 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM5A2000 / 5C15 | 2000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A2500 / 5C15 | 2500/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A3000 / 5C15 | 3000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM6A4000 / 5C15 | 4000/5 | 1 | 15 | RM6A | 138 | 175 | 38 | 45 | ||||||||
مدل شماره | نسبت | کلاس دقیق | بارندگی | بعد، ابعاد، اندازه | الف | ب | سی | د | ||||||||
CYRP1B0100 / 5J03 | 100/5 | 5P20 | 3 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP1B0150 / 5J05 | 150/5 | 5P20 | 5 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP2B0200 / 5J05 | 200/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0250 / 5J05 | 250/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0300 / 5J05 | 300/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0400 / 5J10 | 400/5 | 5P20 | 10 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP3B0500 / 5J10 | 500/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B0600 / 5J07 | 600/5 | 5P20 | 7.5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP4B0800 / 5J07 | 800/5 | 5P20 | 7.5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP3B1000 / 5J10 | 1000/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP3B1200 / 5J15 | 1200/5 | 5P20 | 15 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B1600 / 5J15 | 1600/5 | 5P20 | 15 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP5B2000 / 5J15 | 2000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2250 / 5J15 | 2250/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2500 / 5J15 | 2500/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B3000 / 5J15 | 3000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 |
4. ابعاد:
