محل منبع: | در دسترس |
نام تجاری: | Chuangyin |
گواهی: | IEEE/ANSI,KEMA,CE |
شماره مدل: | JDZ10-11R |
مقدار حداقل تعداد سفارش: | 1set |
---|---|
قیمت: | negotiable |
جزئیات بسته بندی: | تخته سه لا |
قابلیت ارائه: | 36،000،000 عدد در سال |
درجه: | رزین اپوکسی | فرکانس رتبه بندی شده: | 50 / 60HZ |
---|---|---|---|
بالاترین ولتاژ: | 12 کیلو وات | نصب و راه اندازی: | داخل سالن |
Standsrd: | IEEE / ANSI / IEC | رنگ: | سرخ |
برجسته: | ترانسفورماتور ولتاژ متوسط,ترانسفورماتور ولتاژ تک فاز |

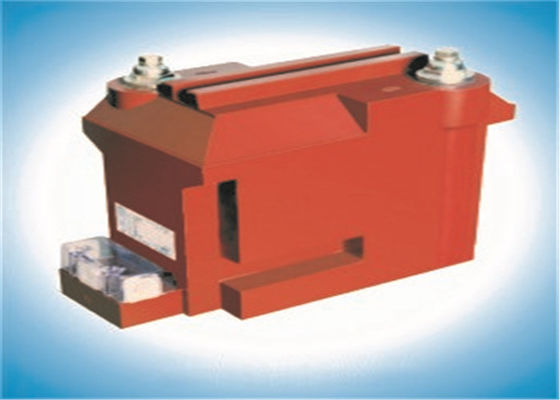

JDZ10-11R 12kV یکپارچه یکپارچه فاز اپوکسی رزین نوع ولتاژ ترانسفورماتور
شرح
ترانسفورماتور ولتاژ JDZ10-11R، ریخته گری اپوکسی رزین و ساخت و ساز کاملا محصور، به طور گسترده ای برای اندازه گیری جریان، انرژی الکتریکی و رله محافظ در سیستم قدرت تک فاز یا سه فاز با فرکانس 50Hz یا 60Hz و بالاترین ولتاژ برای 12kV تجهیزات است.
این هسته پیشرفته ورق فولاد سیلیکونی سرد ورق است. خط خروجی ولتاژ بالا سیم پیچ اولیه از بالای محصول خارج شد. خط خروجی سیم پیچ ثانویه از طرف عرضی محصول بیرون آورده شد. این محصول دارای قابلیت اطمینان بالا، مغناطیس کم مغناطیس و نگهداری رایگان و غیره است.
شرایط استفاده
ج: ترانسفورماتور ولتاژ
D: تک فاز
Z: عایق ریخته گری
10: شماره طراحی
11: ولتاژ نامی
R: با فیوز برای حفاظت
پارامتر فنی
1. ولتاژ اولیه: 11 کیلوولت
2. استاندارد فنی مطابق با استاندارد IEC 60044-2: 2003 Part2 ترانسفورماتور مبدل - قسمت 2: ترانسفورماتور ولتاژ القایی
تایپ کنید | ارزیابی اولیه ولتاژ (کیلووات) | ولتاژ ثانویه دارای درجه (کیلوولت) | ترکیبات دقت | خروجی ارزیابی (VA) | جریان محدود کننده حرارتی (VA) | سطح عایق بندی (کیلوولت) |
JDZ10-11R | 11 | 0.1 0.11 | 0.2 | 25 | 600 | 12/28/75 |
0.5 | 50 | |||||
1 | 150 | |||||
0.1 / 0.1 0.11 / 0.11 | 0.2 / 0.2 | 15/15 | 300 | |||
0.2 / 0.5 | 15/30 | |||||
0.5 / 0.5 | 30/30 |
اظهارات: پس از درخواست، ما خوشحالیم که ترانسفورماتور را مطابق با استانداردهای دیگر یا با مشخصات فنی غیر استاندارد ارائه دهیم.
طراحی خلاصه
