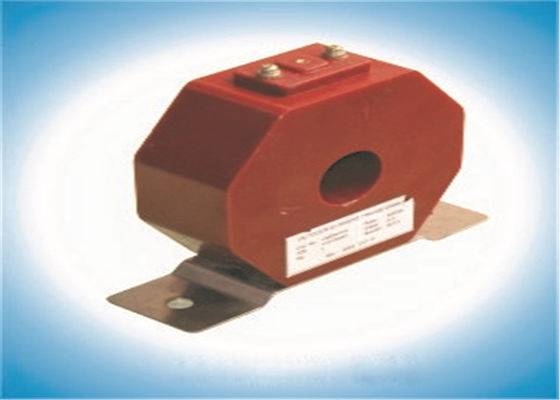

در خارج از Busbar ترانسفورماتور جریان Epoxy رزین Cacuum AC زیر 0.66KV

ترانسفورماتور موجود در فضای باز LMZW-0.72 اپوکسی رزین AC زیر 0.66KV

1. معرفی:

ترانسفورماتور ترانسفورماتور جریان الکتریکی با رزین اپوکسی با ضد پیری مناسب برای محیط های فضای باز، برای اندازه گیری جریان، انرژی و محافظتی محافظ در مدار AC است که زیر 0.66 کیلووات است.

2. نوع توصیف:

L ----------------------------- ترانسفورماتور فعلی

M ---------------------------- نوع Busbar

Z ----------------------------- عایق ریخته گری

W ---------------------------- نوع در فضای باز

-0.66 ------------------------ ولتاژ نامی (کیلووات)

3. استاندارد

مطابق: IEC60044-1standard

4. وضعیت کار و شرایط نصب

1) شرایط نصب: داخلی

2) دمای محیط: -5 ℃ -40 ℃.

3) رطوبت محیط: RH٪ 80٪

4) ارتفاع: ≤ 1000 متر

5) اتمسفر: NO آلودگی جدی

5 ویژگی ساخت و ساز

ترانسفورماتور فعلی ریخته گری اپوکسی، هسته ها سیم فولادی سیلیکونی سرد سرد را دریافت می کنند. سیم پیچ اولیه بر روی سیم پیچ ثانویه احاطه شده و در پایین ترانسفورماتور قرار دارد.

6. پارامتر فنی اصلی

1. ولتاژ نامی: 0.6 کیلوولت

2. فرکانس رتبه: 50 / 60Hz

3. ارزیابی اولیه جاری: 15-1500A

4. درجه دوم ثانویه رتبه: 5A

5. کار طولانی مدت تحت 120٪ جریان فعلی

6. مقاومت ولتاژ مقاومت در برابر سیم پیچ ثانویه به اولیه و زمین: 3kV / 1min، بدون جرقه

7. طرح کلی:
